بهینه‌سازی برش میلگرد در اتوکد
در پروژه بتنی، بعد از تهیه نقشه سازه باید طول و تعداد قطعات میلگرد معلوم شود، تعداد شاخه هر سایز حساب شود و برنامه برش طوری چیده شود که از میلگرد موجود بهتر استفاده شود. اگر این کار با چند فایل جدا و محاسبه دستی پیش برود، کنترل اطلاعات، تهیه لیست برش و وصل کردن هر قطعه به محل مصرفش زمان‌بر و خطاپذیر است.
برش بهینه میلگرد ابنیار اطلاعات میلگرد را از نقشه اتوکد می‌گیرد، آن را به برنامه برش تبدیل می‌کند، تعداد شاخه هر سایز را می‌دهد و لیست برش هر شاخه را به عضو سازه‌ای همان قطعه وصل می‌کند.
در این مقاله بررسی می‌کنیم که بهینه‌سازی برش میلگرد چیست، چرا در پروژه‌های بتنی اهمیت دارد و نرم‌افزار برش بهینه میلگرد ابنیار چگونه می‌تواند این فرایند را منظم‌تر کند.
چرا مدیریت برش میلگرد در پروژه‌های بتنی اهمیت دارد؟
۱. کنترل پرت میلگرد
پرت میلگرد می‌تواند هزینه مستقیم و قابل‌توجهی برای پروژه ایجاد کند؛ به‌ویژه در پروژه‌هایی که آرماتور مصرفی بالاست. هرچه تعداد قطعات و تنوع طول‌ها بیشتر باشد، برنامه‌ریزی برش اهمیت بیشتری پیدا می‌کند.
برنامه‌ریزی مناسب برش کمک می‌کند ترکیب قطعات موردنیاز بررسی شود و تصمیم‌گیری درباره استفاده از شاخه‌ها بر مبنای یک برنامه مشخص انجام گیرد.
۲. مشخص شدن تعداد شاخه موردنیاز هر سایز
دانستن مجموع طول میلگردهای موردنیاز به‌تنهایی برای برنامه‌ریزی تأمین کافی نیست. دو پروژه با مجموع طول مشابه ممکن است به دلیل تفاوت طول قطعات و الگوی برش، تعداد شاخه متفاوتی نیاز داشته باشند.
به همین دلیل، محاسبه تعداد شاخه به تفکیک سایز، بخش مهمی از برنامه‌ریزی خرید و آماده‌سازی میلگرد است.
۳. کاهش وابستگی به محاسبات دستی
وقتی اطلاعات میلگردها در نقشه، فایل‌های اکسل و فهرست‌های جداگانه نگهداری شوند، انتقال اطلاعات میان این منابع به کنترل بیشتری نیاز دارد. استفاده از یک فرایند نرم‌افزاری یکپارچه می‌تواند بخشی از این کارهای تکراری را کاهش دهد و تهیه خروجی‌ها را منظم‌تر کند.
۴. حفظ ارتباط قطعات با محل مصرف
یک لیست برش زمانی کاربردی‌تر است که علاوه بر طول و تعداد قطعات، بتوان محل استفاده آن‌ها را نیز مشخص کرد. در پروژه‌های بتنی، دانستن اینکه یک قطعه متعلق به کدام تیر یا ستون است، به پیگیری، دسته‌بندی و آماده‌سازی آرماتورها کمک می‌کند.
نرم‌افزار برش بهینه میلگرد ابنیار چگونه کار می‌کند؟
نرم‌افزار برش بهینه میلگرد با استفاده از اطلاعات مربوط به میلگردهای تیرها و ستون‌های موجود در نقشه‌ها و بهره‌مندی از الگوریتم‌های بهینه‌سازی، جزئیات کامل برش بهینه میلگردها و تحلیل‌هایی از میزان پرت را در اختیار کاربر قرار می‌دهد.
۱. استخراج اطلاعات میلگرد از نقشه اتوکد
نقطه شروع کار، اطلاعات موجود در نقشه سازه است. به‌جای آنکه تمام اطلاعات موردنیاز برای تهیه لیست برش از ابتدا به‌صورت دستی وارد شود، نرم‌افزار اطلاعات میلگردها را از نقشه اتوکد استخراج می‌کند.
این قابلیت می‌تواند در آماده‌سازی اطلاعات اولیه برای متره میلگرد و برنامه‌ریزی برش کاربرد داشته باشد.
۲. بهینه‌سازی برش به تفکیک سایز میلگرد
پس از استخراج اطلاعات، برش میلگردها برای هر سایز بهینه‌سازی می‌شود. تفکیک بر اساس سایز اهمیت دارد؛ زیرا میلگردهای با قطرهای متفاوت را نمی‌توان به‌جای یکدیگر در نظر گرفت.
خروجی این مرحله، تعداد شاخه موردنیاز برای هر سایز است. این اطلاعات می‌تواند مبنایی برای برنامه‌ریزی تأمین و آماده‌سازی میلگردها قرار گیرد.
۳. تهیه لیست برش هر شاخه
یکی از خروجی‌های مهم نرم‌افزار برش بهینه میلگرد ابنیار، لیست برش برای هر شاخه است. در این خروجی، ترکیب قطعاتی که باید از شاخه مربوط برش بخورند مشخص می‌شود.
بنابراین، خروجی فقط یک جدول کلی از طول‌ها و تعداد قطعات نیست؛ بلکه برنامه‌ای برای اجرای برش شاخه‌هاست. این نوع خروجی به مسئول آماده‌سازی میلگرد کمک می‌کند بداند هر شاخه باید چگونه برش داده شود.
سهم اعضای سازه از پرت. هر ردیف یک عضو است، مثل ستون یا تیر، و میله رنگی مقدار پرت همان عضو را به کیلوگرم نشان می‌دهد.
۴. اتصال لیست برش به اعضای سازه‌ای
یکی از ویژگی‌های مهم نرم‌افزار برش بهینه میلگرد ابنیار، حفظ ارتباط قطعات برش با اعضای سازه‌ای مربوط در نقشه است.
برای نمونه، وقتی قطعات میلگرد به تیرها و ستون‌ها مربوط باشند، این ارتباط در اطلاعات لیست برش حفظ می‌شود. در نتیجه، کاربر می‌تواند قطعات را صرفاً بر اساس طول و تعداد مشاهده نکند، بلکه ارتباط آن‌ها با محل مصرف در سازه را نیز در اختیار داشته باشد.
این ویژگی برای دفاتر فنی، پیمانکاران و تیم‌های آماده‌سازی آرماتور اهمیت دارد؛ زیرا تهیه برنامه برش و پیگیری قطعات موردنیاز اعضای مختلف سازه را به یکدیگر مرتبط می‌کند.

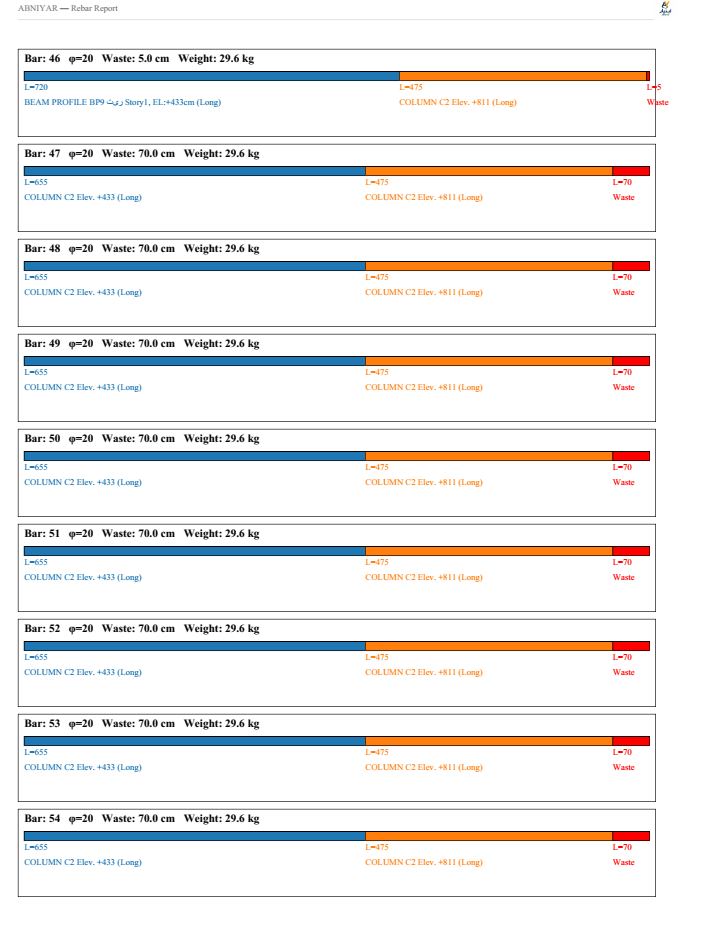

نمونه برش کارگاهی. نوار رنگی قطعات همان شاخه است، طول هر قطعه روی نوار آمده و نام عضو سازه زیر آن نوشته شده. بخش قرمز انتهای شاخه، پرت همان برش است.
تفاوت لیست میلگرد با لیست برش بهینه چیست؟
این دو خروجی به هم مرتبط‌اند، اما یکسان نیستند.
لیست میلگرد مشخص می‌کند چه قطعاتی با چه طول و تعدادی موردنیاز است. در مقابل، لیست برش بهینه مشخص می‌کند این قطعات چگونه میان شاخه‌های میلگرد توزیع شوند.
برای مثال، ممکن است فهرست نیاز پروژه شامل ده‌ها قطعه با طول‌های مختلف باشد. داشتن این فهرست به‌تنهایی مشخص نمی‌کند هر قطعه از کدام شاخه بریده شود. برای رسیدن به این مرحله، باید الگوی برش تعیین شود و تعداد شاخه موردنیاز محاسبه گردد.

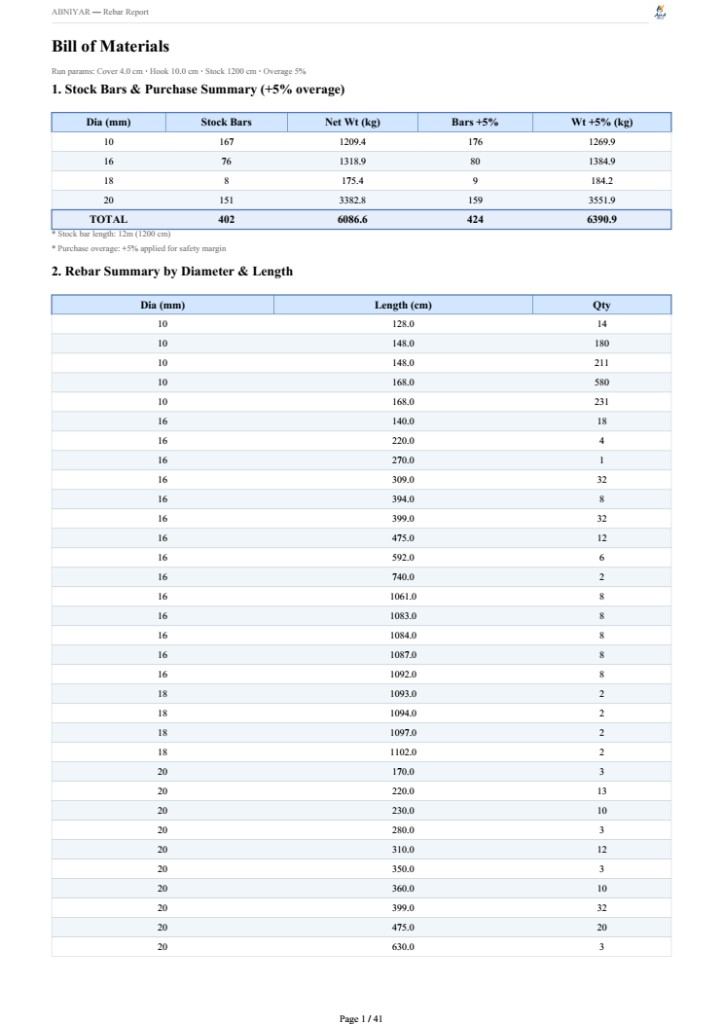

خلاصه مصالح و خرید. برای هر قطر، وزن خالص، تعداد شاخه با ۵٪ اضافه خرید و وزن متناظر آمده است. شاخه مبنا ۱۲ متر است.
برش بهینه میلگرد ابنیار این دو بخش را به یکدیگر متصل می‌کند: از استخراج اطلاعات میلگرد در نقشه اتوکد تا ارائه تعداد شاخه و لیست برش هر شاخه، همراه با ارتباط قطعات با اعضای سازه‌ای.
چه کسانی می‌توانند از برش بهینه میلگرد ابنیار استفاده کنند؟
دفاتر فنی شرکت‌های پیمانکاری
دفاتر فنی برای برنامه‌ریزی تأمین میلگرد، آماده‌سازی لیست‌های اجرایی و کنترل اطلاعات موردنیاز پروژه به خروجی‌های منظم نیاز دارند. برش بهینه میلگرد ابنیار می‌تواند در تهیه برنامه برش و تعیین تعداد شاخه موردنیاز هر سایز به این فرایند کمک کند.
مهندسان متره و برآورد
برای کارشناسان متره، استخراج اطلاعات از نقشه و تبدیل آن به خروجی‌های قابل استفاده اهمیت دارد. ارتباط اطلاعات میلگرد با اعضای سازه‌ای نیز می‌تواند بررسی و پیگیری اقلام را آسان‌تر کند.
پیمانکاران اسکلت بتنی
پیمانکارانی که با حجم بالای آرماتور سروکار دارند، به برنامه‌ای روشن برای آماده‌سازی میلگرد نیاز دارند. لیست برش هر شاخه و مشخص بودن تعداد شاخه‌های موردنیاز می‌تواند به سازمان‌دهی این فعالیت کمک کند.
آیا بهینه‌سازی برش میلگرد همیشه پرت را حذف می‌کند؟
خیر. حتی یک برنامه برش بهینه نیز لزوماً به معنی حذف کامل پرت نیست. طول شاخه‌های قابل تهیه، تنوع طول قطعات، شرایط اجرایی و محدودیت‌های برش می‌توانند بر نتیجه اثر بگذارند.
همچنین باید میان «تعداد شاخه موردنیاز»، «مجموع طول قطعات» و «مقدار باقی‌مانده پس از برش» تفاوت قائل شد. این مقادیر به هم مرتبط‌اند، اما مفهوم یکسانی ندارند.
برای ارزیابی اقتصادی یک برنامه برش، بهتر است نتایج آن با روش فعلی پروژه مقایسه شود؛ برای مثال، تعداد شاخه مصرفی و مقدار باقی‌مانده در دو روش، با فرض یکسان بودن نیاز پروژه و شرایط اجرایی، بررسی شوند.
به همین دلیل، بهتر است درباره میزان کاهش پرت با تکیه بر یک پروژه واقعی و داده‌های قابل‌اندازه‌گیری صحبت شود، نه با یک درصد ثابت برای همه پروژه‌ها.
جمع‌بندی
مدیریت برش میلگرد تنها با دانستن مجموع طول آرماتورهای موردنیاز کامل نمی‌شود. برای برنامه‌ریزی بهتر باید اطلاعات میلگردها از نقشه استخراج شود، الگوی برش برای هر سایز تعیین گردد، تعداد شاخه موردنیاز مشخص باشد و قطعات به محل مصرف خود در سازه مرتبط بمانند.
برش بهینه میلگرد با ترکیب این مراحل، فرایند تهیه لیست برش میلگرد از نقشه اتوکد و بهینه‌سازی برش را یکپارچه‌تر می‌کند. خروجی آن شامل تعداد شاخه موردنیاز برای هر سایز و لیست برش هر شاخه است؛ ضمن آنکه ارتباط قطعات با اعضای سازه‌ای مربوط نیز حفظ می‌شود.
اگر در پروژه خود با تهیه لیست برش، برنامه‌ریزی شاخه‌های میلگرد یا پیگیری قطعات موردنیاز تیرها و ستون‌ها سروکار دارید، می‌توانید با بررسی قابلیت‌های برش بهینه میلگرد ببینید این نرم‌افزار تا چه اندازه با فرایند کاری شما متناسب است.
